Übersicht über den nicht abnehmbaren Spiralplattenwärmetauscher

Unter den verschiedenen Arten von Wärmetauschern, die von Wuxi Hongdinghua Chemical Equipment Co., Ltd. hergestellt werden, wird der nicht lösbare Spiralplattenwärmetauscher oft von Kunden ausgewählt.

Die strukturellen Eigenschaften des nicht lösbaren Spiralplattenwärmetauschers

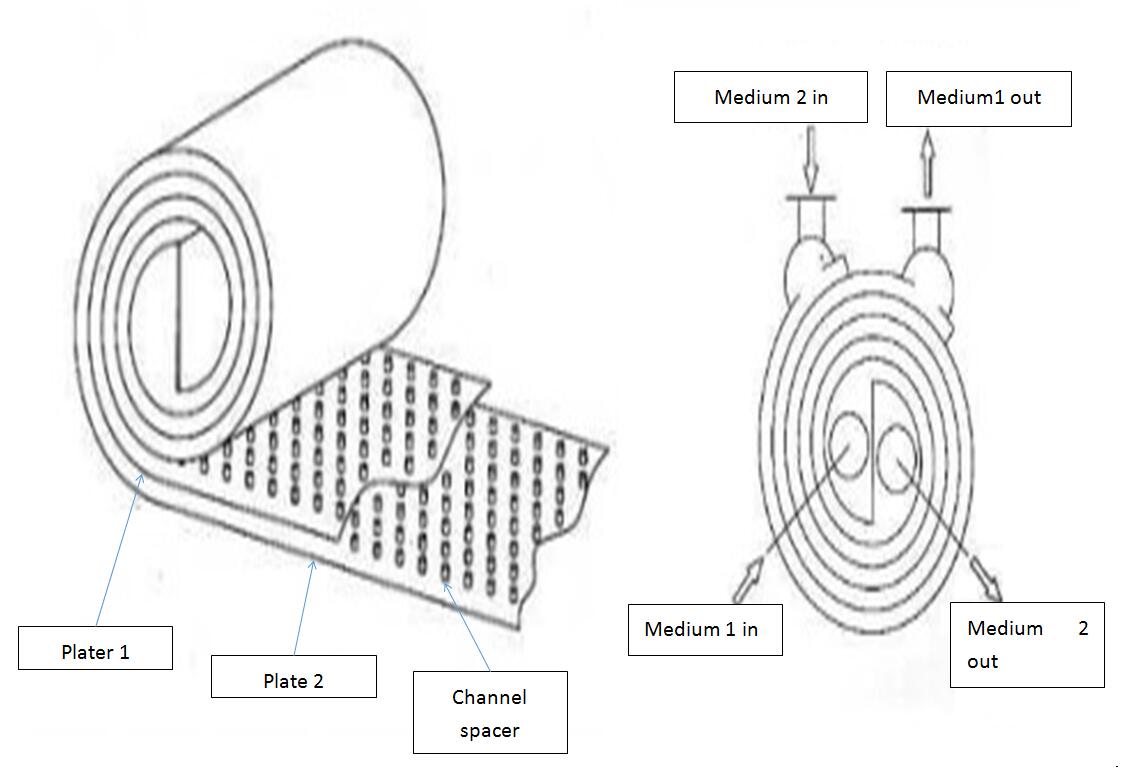

Der nicht lösbare Spiralplattenwärmetauscher wird durch Walzen von zwei parallelen dünnen Kohlenstoff- oder Edelstahlplatten gebildet, die ein Paar voneinander getrennter Spiralstromkanäle bilden. Die kalten und heißen Flüssigkeiten strömen in zwei Kanälen, die durch eine Spiralplatte als Wärmeübertragungsfläche getrennt sind. Zwischen den beiden Platten wird ein Kanalstandhalter verschweißt, um den Abstand zwischen den Kanälen zu halten und auch die Steifigkeit der Spiralplatte zu erhöhen. In der Mitte des Wärmetauschers ist eine zentrale Trennplatte installiert, um die beiden Spiralkanäle zu trennen. Es gibt Deckplatten oder Köpfe, die oben und unten verschweißt sind, sowie Einlass- und Auslassrohre für zwei Flüssigkeiten. Im Allgemeinen befindet sich ein Einlass- und Auslasspaar am Umfangsrand (das Verbindungsrohr kann tangential oder radial sein), während sich das andere Paar an der Achse befindet. Alle Endkanäle sind verschweißt und versiegelt, mit guter Dichtleistung.

Anwendung eines nicht abnehmbaren Spiralplattenwärmetauschers

Es eignet sich für Industrien wie Chemie, Erdöl, Lösungsmittel, Pharma, Lebensmittel und Getränke, Maschinen, Textilien, Metallurgie, Stahlwalzen, Koksen usw. Es kann Dampf-Dampf-Wärmeaustausch, Gas-Flüssigkeit-Wärmeaustausch und Flüssigkeit-Flüssigkeit-Wärmeaustausch durchführen und ist auch für Medien mit hoher Viskosität geeignet, die Wärmeaustausch unter hohen Temperatur- oder Hochdruckbedingungen erfordern, um Prozessanforderungen wie Kühlung, Heizung, Kondensation, Konzentration und Desinfektion sowie Abwärmerückgewinnung zu erreichen.

Details des nicht abnehmbaren Spiralplattenwärmetauschers

Der nicht lösbare Spiralplattenwärmetauscher hat folgende Leistungsvorteile:
1. Hohe thermische Effizienz: Es kann zwei Arten von Wärmeaustauschflüssigkeiten bei niedrigen Durchflussraten halten, Turbulenzen stimulieren und die Wärmeübertragungseffizienz verbessern. Die Temperaturdifferenz des Mediums kann so klein wie 1 ℃ sein, was zu kleinen Wärmeverlusten führt; Unter demselben Druckverlust ist die Wärmeübertragungseffizienz 3 bis 5-mal so hoch wie bei einem Rohrwärmetauscher (Schale und Rohr); Die Wärmerückgewinnungseffizienz kann über 99% erreichen.
2. Es hat eine kompakte Struktur, ein kleines Volumen und eine kleine Bodenfläche, die etwa 30% der eines rohrförmigen (Shell und Rohr) Wärmetauschers ist.
3. Niedrige Herstellungskosten
4. Flexibeler Betrieb
5. Einfach zu installieren, zu reinigen und zu pflegen, mit Selbstreinigungsfähigkeit. Aufgrund seines Spiralflusses des Mediums ist Schmutz nicht einfach abzulegen; Einfach zu reinigen, kann mit Dampf oder alkalischer Lösung gewaschen werden, einfach und einfach zu bedienen, geeignet für die Installation von Reinigungsgeräten.
6. Niedriger Widerstand: Das Verbindungsrohr auf der Schale nimmt eine tangentiale Struktur an. Das Medium strömt durch einen einzigen Kanal und ermöglicht eine höhere Durchflussrate als andere Wärmetauscher. Niedriger Druckverlust, kann verwendet werden, um Dampf oder Gas mit großer Kapazität zu handhaben;
7. Mehrere Einheiten können für die Verwendung kombiniert werden:
Wenn ein einziges Gerät die Nutzungsanforderungen nicht erfüllen kann, können mehrere Geräte kombiniert werden, aber die Kombination muss den folgenden Vorschriften entsprechen: Parallelkombination, Serienkombination und der Abstand zwischen Geräten und Kanälen ist der gleiche. Hybridkombination: Ein Kanal parallel und ein Kanal in Reihe.
8. Bei der Verwendung von nicht lösbaren Spiralplattenwärmetauschern für den Dampf-Dampf-Wärmeaustausch muss das Kühlzirkulierende Wasser ausgestattet sein. Wenn der mittlere Druck und Temperatur den Anwendungsbereich überschreiten, sollten andere Wärmetauscherstrukturen wie Schale- und Rohrwärmetauscher ausgewählt werden.
9. Vorsichtsmaßnahmen für den Betrieb von nicht abnehmbaren Spiralplattenwärmetauschern
(1) Wenn die Dampfabtrennung gestoppt wird, sollte die Temperatur auf beiden Seiten des Eingangs- und Ausgangsslurrys des Wärmetauschers unter 40 ℃ liegen.
(2) Der Spiralplattenwärmetauscher sollte gemäß den angegebenen Anforderungen verwendet werden, um Schäden zu vermeiden. Der nicht abnehmbare Spiralplattenwärmetauscher ist eine effiziente, energiesparende und niedrige Investitionswärmetauscher mit ausgezeichneter Leistung.

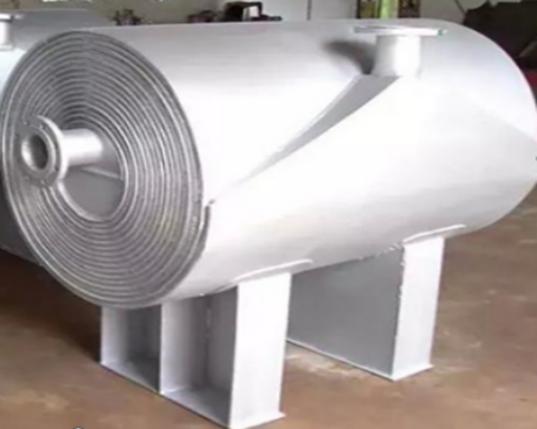

Nichtabnehmbarer Spiralplattenwärmetauscher
