Übersicht über abnehmbaren Spiralplattenwärmetauscher

Unter den verschiedenen Arten von Wärmetauschern, die von Wuxi Hongdinghua Chemical Equipment Co., Ltd. hergestellt werden, ist der abnehmbare Spiralplattenwärmetauscher auch eine optionale Art von Wärmetauscher.

Strukturelle Eigenschaften des abnehmbaren Spiralplattenwärmetauschers

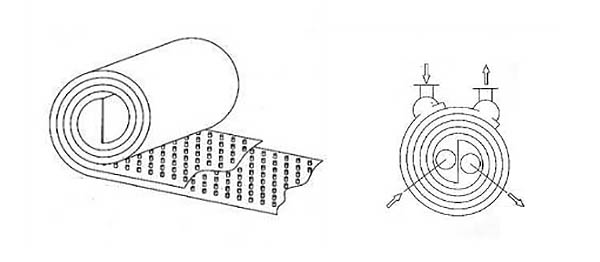

Der abnehmbare Spiralplattenwärmetauscher wird durch Walzen von zwei parallelen dünnen Stahlplatten gebildet, die ein Paar voneinander getrennter Spiralstromkanäle bilden. Die kalten und heißen Flüssigkeiten strömen in zwei Kanälen, die durch eine Spiralplatte als Wärmeübertragungsfläche getrennt sind. Zwischen den beiden Platten wird ein Kanalstandhalter verschweißt, um den Abstand zwischen den Kanälen zu halten und auch die Steifigkeit der Spiralplatte zu erhöhen. In der Mitte des Wärmetauschers ist eine zentrale Trennplatte installiert, um die beiden Spiralkanäle zu trennen. Es gibt Deckplatten oder Köpfe, die oben und unten verschweißt sind, sowie Einlass- und Auslassrohre für zwei Flüssigkeiten. Im Allgemeinen befindet sich ein Einlass- und Auslasspaar am Umfangsrand (das Verbindungsrohr kann tangential oder radial sein), während sich das andere Paar an der Achse befindet. Der Endabschnitt kann an beiden Enden eines Kanals verschweißt und geschlossen werden, während der andere Kanal nicht verschweißt ist. Die beiden Enden sind durch Endabdeckungen und Flansche verbunden, was als abnehmbarer Spiralplattenwärmetauscher Typ II bezeichnet wird; Die Struktur des Typ III abnehmbaren Spiralplattenwärmetauschers besteht darin, dass ein Kanal an einem Ende verschweißt und geschlossen wird, während der andere Kanal an dem anderen Ende verschweißt und geschlossen ist, und dann beide Enden durch Endkappen und Flansche verbunden sind.

Anwendung von abnehmbaren Spiralplattenwärmetauschern

Es eignet sich für Industrien wie Chemie, Erdöl, Lösungsmittel, Pharma, Lebensmittel und Getränke, Maschinen, Textilien, Metallurgie, Stahlwalzen, Koksen usw. Es kann Dampfdampfwärmeaustausch, Gasflüssigkeitwärmeaustausch und Flüssigkeitwärmeaustausch durchführen und ist auch für Medien mit hoher Viskosität geeignet, die Wärmeaustausch unter hohen Temperatur- oder Hochdruckbedingungen erfordern, um Prozessanforderungen wie Kühlung, Heizung, Kondensation, Konzentration und Desinfektion sowie Abwärmerückgewinnung zu erreichen.

Details des abnehmbaren Spiralplattenwärmetauschers

Der abnehmbare Spiralplattenwärmetauscher hat folgende Leistungsvorteile:
1. Hohe thermische Effizienz: Es kann zwei Arten von Wärmeaustauschflüssigkeiten bei niedrigen Durchflussraten halten, Turbulenzen stimulieren und die Wärmeübertragungseffizienz verbessern. Die Temperaturdifferenz des Mediums kann so klein wie 1 ℃ sein, was zu kleinen Wärmeverlusten führt; Bei demselben Druckverlust ist die Wärmeübertragungseffizienz 3 bis 5 mal so hoch wie bei einem Rohrwärmetauscher; Die Wärmerückgewinnungseffizienz kann über 99% erreichen.
2. Kompakt in der Struktur, klein in der Größe und besetzt eine kleine Fläche, besetzt es etwa 30% der Fläche eines Schalen- und Rohrwärmetauschers.
3. Niedrige Herstellungskosten
4. Flexibeler Betrieb
5. Aufgrund der Tatsache, dass die Endabdeckungen an beiden Enden geöffnet werden können, sind sie im Vergleich zu nicht lösbaren Spiralplattenwärmetauschern bequemer für Installation, Reinigung und Wartung und haben die Fähigkeit, sich selbst zu reinigen. Aufgrund des Spiralstroms des Mediums wird Schmutz nicht leicht abgelegt; Einfach zu reinigen, kann mit Dampf oder alkalischer Lösung gewaschen werden, einfach und einfach zu bedienen, geeignet für die Installation von Reinigungsgeräten.
6. Niedriger Widerstand: Das Verbindungsrohr auf der Schale nimmt eine tangentiale Struktur an. Das Medium strömt durch einen einzigen Kanal und ermöglicht eine höhere Durchflussrate als andere Wärmetauscher. Niedriger Druckverlust, kann verwendet werden, um Dampf oder Gas mit großer Kapazität zu handhaben;
7. Mehrere Einheiten können für die Verwendung kombiniert werden:
Wenn ein einziges Gerät die Nutzungsanforderungen nicht erfüllen kann, können mehrere Geräte kombiniert werden, aber die Kombination muss den folgenden Vorschriften entsprechen: Parallelkombination, Serienkombination und der Abstand zwischen Geräten und Kanälen ist der gleiche. Hybridkombination: Ein Kanal parallel und ein Kanal in Reihe.
8. Bei der Verwendung von abnehmbaren Spiralplattenwärmetauschern für Dampf-Dampf-Wärmeaustausch muss Kühlzirkulierendes Wasser ausgestattet sein. Wenn der mittlere Druck und Temperatur den Anwendungsbereich überschreiten, sollten andere Wärmetauscherstrukturen wie Schale- und Rohrwärmetauscher ausgewählt werden.
9. Vorsichtsmaßnahmen für den Betrieb von abnehmbaren Spiralplattenwärmetauschern
(1) Wenn die Dampfabtrennung gestoppt wird, sollte die Temperatur auf beiden Seiten des Eingangs- und Ausgangsslurrys des Wärmetauschers unter 40 ℃ liegen.
(2) Der Spiralplattenwärmetauscher sollte gemäß den angegebenen Anforderungen verwendet werden, um Schäden zu vermeiden.
(3) Nachdem die großen Abdeckungen an beiden Enden des abnehmbaren Wärmetauschers entfernt wurden, kann Hochdruckwasser nicht verwendet werden, um den Wärmetauscher zu spülen, da dies den Wärmetauscher ernsthaft beschädigen wird.
Der abnehmbare Spiralplattenwärmetauscher ist ein effizientes, energiesparendes und investitionsarmes Wärmeaustauschgerät mit ausgezeichneter Leistung.

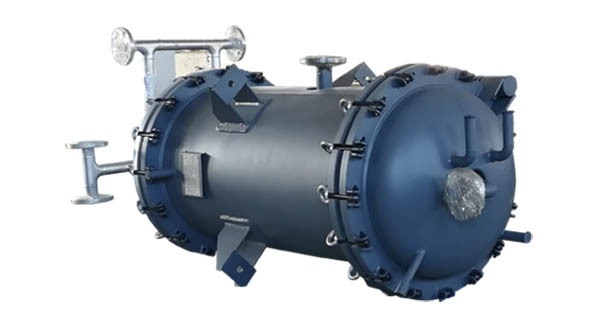

Abnehmbarer Spiralplattenwärmetauscher
