Übersicht des Rotationsabzugturms

Wuxi Hongdinghua Chemical Equipment Co., Ltd. (HDH) ist auch ein professioneller Hersteller von Entwurf und Produktion von Extraktionstürmen. Rotierende Extraktionstürme werden zur Trennung oder Synthese komplexer Mischflüssigkeiten verwendet.
Der Rotationsextraktionsturm ist eine Präzisionsextraktionsanlage, und Wuxi Hongdinghua hat ein einzigartiges Verständnis und Know-how bei der Konstruktion und Herstellung des Rotationsextraktionsturms.

Eigenschaften und Anwendung des Rotationsabzugs

1. Weniger Bodenfläche und geringe Wartungskosten
2. Hohe Verarbeitungskapazität, geeignet für kontinuierliche Produktion;
3. Hohe Effizienz, geringe Lösemittelretention
Der Rotationsextraktionsturm ist eine effektive Trennausrüstung, die breite Anwendungen in Bereichen wie Feinchemikalien, Pharmazeutika und Umweltverschmutzungsbehandlung hat.

Details von Rotationsabzugsturm

Der Rotationsabzugsturm ist eine mechanisch gerührte Türmaschine, die aus drei Teilen besteht: dem oberen Klärabschnitt, dem Mischabschnitt und dem unteren Klärabschnitt. Der Mischabschnitt ist zylindrisch ausgebildet und das Innere ist durch statische Ringblender in eine Reihe von Extraktionskammern unterteilt. In der Mitte der beiden statischen Ringblender befindet sich eine feste Drehscheibe, die sich mit der Rührwelle dreht. Während des Betriebs gelangen die schwere Phase (organische Phase) und die leichte Phase (organische Phase) von oben bzw. unten in den Turm und bilden im Inneren des Turms Gegenstromkontakt. Unter Rühren einer festen Drehscheibe bildet die dispergierte Phase Flüssigkeitströpfchen und erhöht das Massentransfervolumen. Nach Abschluss des Extraktionsprozesses fließen die leichten und schweren Phasen von oben bzw. unten des Turms aus.
In einem Rotationsabzugsturm sind mehrere Scheiben gleicher Größe und Abstand in der Mitte durch rotierende Wellen verbunden, sogenannte Rotationsscheiben, die sich mit der Drehung der Wellen gleichmäßig drehen. Die rotierende Scheibe ist durch kreisförmige Scheiben gleicher Größe und Abstand getrennt, die an der Turmwand festgelegt sind, und wird eine Festscheibe genannt. Eine Lösung (mit einer geringeren Dichte) tritt kontinuierlich vom unteren Teil in den Turm ein, strömt aufgrund der Schwimmkraft zum oberen Teil hin, wird durch die Zentrifugalwirkung der kontinuierlich rotierenden Drehscheibe gebrochen und in Tröpfchen dispergiert, und ein anderes Lösungsmittel (mit einer höheren Dichte) tritt kontinuierlich vom oberen Teil in den Turm ein, strömt unter Schwerkraft nach unten und füllt den gesamten Turm. Die dispergierten Tröpfchen werden in der kontinuierlichen Lösung dispergiert und kommen durch die Tröpfchen in Kontakt mit dem Lösungsmittel. Eine oder mehrere Komponenten in der Lösung werden selektiv in einem kontinuierlichen Lösungsmittel zur Massentransfer gelöst.
Die Anzahl der rotierenden Scheibe, der Abstand und andere Strukturen des Rotationsabzugsturms werden basierend auf Faktoren wie Rohstoffspezifikationen, erforderlichem Trenngrad und Reinheit berechnet.

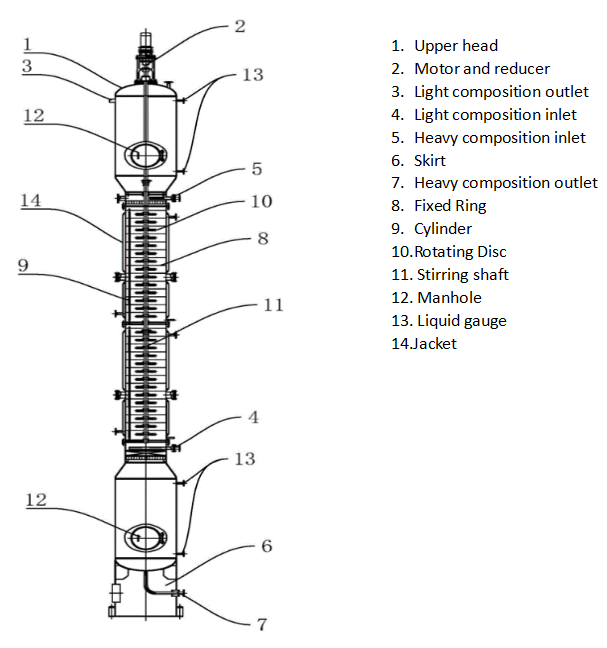

Der Rotationsabzugsturm besteht aus einem vertikalen Zylinder mit einer horizontalen, stationären Ring-Blender. Der statische Ringschalter ist eine flache Platte mit einer zentralen Öffnung, und der statische Ringschalter teilt den Zylinder in eine Reihe von Extraktionskammern. In der Mitte der Extraktionskammer befindet sich ein bewegender Ring mit einem Durchmesser, der etwas kleiner ist als der Öffnungsdurchmesser der statischen Ringscheibe. Parallel zur rotierenden Welle ist eine Reihe von Bewegungsringen installiert, so dass der Bewegungsring und die Welle bequem im Rotary Extraction Tower installiert werden können. Der Mischabschnitt befindet sich zwischen den beiden Flanschen in der Mitte, wo der Flüssigkeitsmassentransfer hauptsächlich abgeschlossen ist. Der mittlere obere Flansch zum oberen Plattenabschnitt ist der obere Trennabschnitt, der zur Klärung der leichten Flüssigkeit verwendet wird; Der mittlere untere Flansch zu unteren Flansch Abschnitt ist ein unterer Trennabschnitt verwendet, um schwere Flüssigkeit zu klären. Über und unter dem Mischabschnitt ist eine große Porensiebplatte installiert. Die schwere Phase tritt von unterhalb der Siebplatte in den Turm ein, während die leichte Phase von oberhalb der Siebplatte in den Turm tritt. Die Funktion der Siebplatte besteht darin, die Flüssigkeitsrührung zu verringern und die Phasenabscheidungswirkung des Klärabschnitts zu erhöhen.
Wie andere Türmextraktionsgeräte gelangen während des Betriebs die leichten und schweren Phasen vom unteren bzw. oberen Teil des Turms in den Rotationsabzugsturm. Die beiden Phasen im Turm kommen in Gegenstromkontakt, und unter der Wirkung der Drehscheibe bildet die dispergierte Phase kleine Flüssigkeitströpfchen, die die Massentransferfläche zwischen den beiden Flüssigkeiten erhöhen. Die leichten und schweren Phasen, die den Extraktionsprozess abschließen, fließen dann aus dem leichten Flüssigkeitsauslass bzw. dem schweren Flüssigkeitsauslass aus.

Die folgenden technischen Daten sind wichtig für die Konstruktion eines Rotationsabzugturms
