Übersicht des Verpackungsextraktionsturms

Wuxi Hongdinghua Chemical Equipment Co., Ltd. ist ein professioneller Hersteller von chemischen Geräten HDH ist in der Lage, verschiedene Arten von chemischen Geräten zu entwerfen und herzustellen. HDH verfügt über langjährige Erfahrung in der Konstruktion und Herstellung verschiedener Extraktionstürme. Inklusive verschiedener Formen von nicht-standard maßgeschneiderten Extraktionstürmen wie Siebplattenextraktionstürmen, Verpackungsextraktionstürmen und Rotationsextraktionstürmen.

Merkmale und Anwendung des Verpackungs-Extraktionsturms

Der Verpackungsextraktionsturm ist ein Extraktionsturm des Flüssigkeit-Flüssigkeit-Extraktionsmodus, der die unterschiedlichen Eigenschaften der löslichen Verteilung zwischen zwei unmischlichen (oder teilweise unmischlichen) Flüssigkeitsphasen nutzt, um die Trennung oder Reinigung von Flüssigkeitsmischung zu erreichen. Es hat die Vorteile hoher Selektivität, guter Trenneffekt und einfacher kontinuierlicher Großserienproduktion.
Der Verpackungsextraktionsturm wurde nicht nur in der Erdölraffinierung, der Chemieindustrie, der Hydrometallurgie, der Atomenergie und der Pharmaindustrie weit verbreitet, sondern spielt auch eine immer wichtigere Rolle in Bereichen wie Biotechnik, neue Materialien und Umweltschutz.

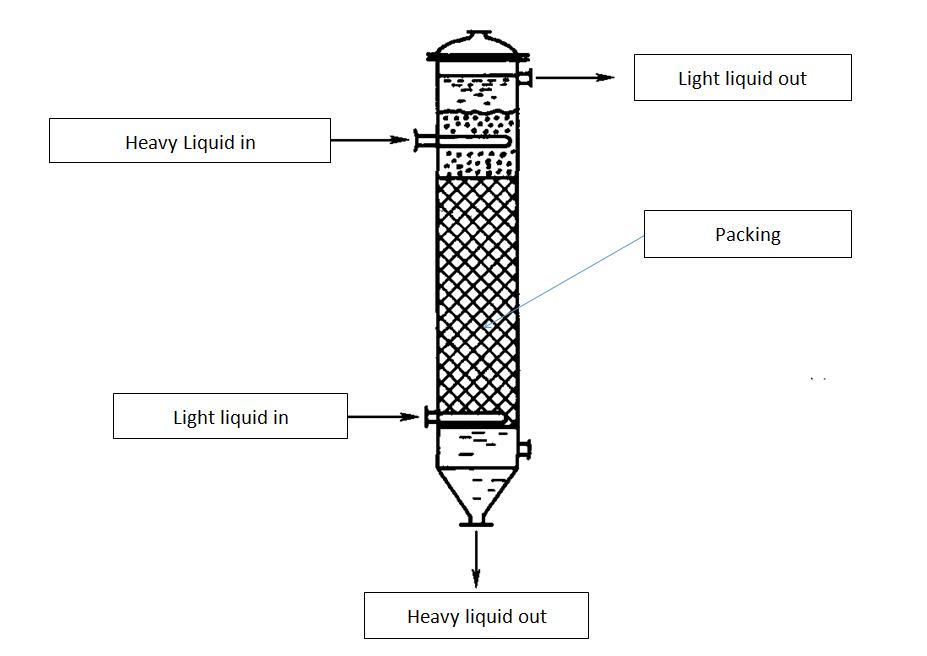

Details des Verpackungs-Extraktionsturms

Der Verpackungsextraktionsturm kann entsprechende Extraktionsmittel und Prozesse basierend auf dem Trennobjekt und den Trennanforderungen auswählen und somit eine große Anpassungsfähigkeit aufweisen. Der Betrieb eines Verpackungsabsaugturms erfolgt üblicherweise bei normaler Atmosphärentemperatur oder niedrigeren Temperaturen, mit geringem Energieverbrauch und eignet sich besonders für die Trennung von wärmeempfindlichen Substanzen.
Der Verpackungsextraktionsturm ist eine der am häufigsten verwendeten Extraktionsanlagen. Es hat nicht nur die Vorteile einer einfachen Struktur, einfacher Herstellung und Installation, sondern verbessert auch die Verarbeitungskapazität und die Massentransferenz des Verpackungsextraktionsturms aufgrund der Entwicklung neuer Verpackungen erheblich; Daher hat sich die Forschung und Anwendung von Verpackungsextraktionstürmen schnell entwickelt. Der Flüssigkeit-Flüssigkeit-Extraktionsprozess, der im Verpackungsextraktionsturm durchgeführt wird, ist jedoch die Dichtendifferenz zwischen den beiden Phasen klein, die Viskosität der kontinuierlichen Phase ist hoch, die axiale Rückmischung der beiden Phasen ist stark und der Schnittstellenzustand ist komplex. Daher sind die Konstruktion und Berechnung des Packing Extraction Tower schwierig, und es gibt viele Faktoren, die den Extraktionsprozess beeinflussen. Die für die Berechnung verwendete Formel kann nur für grobe Schätzungen verwendet werden, und eine ausreichende Berücksichtigung sollte während der Konstruktion berücksichtigt werden. Im Vergleich zur Konstruktion von Gas-Flüssigkeit-Massentransfermaschinen wie Destillationstürmen und Absorptionstürmen ist die Konstruktion von Verpackungsextraktionstürmen anders.
1. Verschiedene Anforderungen für die Auswahl von Füllstoffen
Verpackungsextraktionstürme verwenden häufig interne Verpackungen ähnlich Gas-Flüssigkeit-Massentransferprozessen, aber die dispergierte Phase innerhalb des Verpackungsextraktionstürmes sollte nicht mit der Oberfläche der Verpackung benetzt werden. Wenn die Flüssigkeitströpfchengruppe mit der Oberfläche der Verpackung benetzt wird, verursacht sie Koaleszenz und bildet einen Flüssigkeitsstrom entlang der Verpackung.
Der Einfluss der axialen Rückmischung kann nicht ignoriert werden
Bei der Flüssigkeit-Flüssigkeit-Extraktion ist die Dichtendifferenz der beiden Phasen gering und die Viskosität hoch. Der Strömungszustand der beiden Phasen im Gegenstromprozess ist relativ komplex. Die axiale Mischung wirkt sich äußerst negativ auf die Leistung des Verpackungsextraktionsturms aus, da sie nicht nur die Massentransfertriebkraft verringert, sondern auch die Verarbeitungskapazität des Verpackungsextraktionsturms verringert. Der Verpackungsabsaugturm unterdrückt die nachteiligen Auswirkungen der axialen Mischung durch die Auswahl der Verpackung und die Konstruktion der Innenkomponenten.
3. Die physikalischen Eigenschaften des Systems (flüssige Mischung) sind ein wichtiger Faktor, der die Konstruktionsberechnungen beeinflusst
Die physikalischen Eigenschaften des Systems, wie Schnittflächenspannung, Dichte und Viskosität der beiden Phasen, haben einen erheblichen Einfluss auf die Leistung des Verpackungsextraktionsturms. Es wirkt sich entscheidend auf die Verarbeitungskapazität und die Massentransfereeffizienz des Turms aus. Basierend auf den physikalischen Eigenschaften des tatsächlichen Systems sollten im Konstruktionsberechnungsprozess geeignete Daten referenziert werden und geeignete Konstruktionsberechnungsformeln ausgewählt werden.

Technische Daten und Parameter

Wenn HDH daher einen Verpackungsabsaugturm für Sie entwerfen soll, sind folgende Parameter und technische Daten erforderlich:
1. Rohstoffdichte, Extraktionsdichte;
2. Nachdem Sie die Verarbeitungskapazität (Menge), das Verhältnis von Material zu Extraktionsmittel kennen, kann der Durchmesser des Siebplattenextraktionsturms bestimmt werden;
3. Haben Sie einen kleinen Test oder den aktuellen Betriebsstatus des Kesseltyps durchgeführt? Hauptzweck ist es, zu wissen, wie viele Extraktionszyklen benötigt werden, die die Prozessanforderungen erfüllen können, so dass die Höhe des Extraktionsabschnitts bestimmt werden kann;
4. Material Schichtung Zeit, die das Zylindervolumen des Klärungsabschnitts berechnen kann;
5. Gibt es ein Emulgierungsphänomen? Wenn ja, sollte ein Abwasserauslass in Schichtabschnitt berücksichtigt werden;
6. Was ist der pH-Wert des Materials und seine Eigenschaften, was es für die Auswahl von Ausrüstungsmaterialien (richtiges Material zum Bau des Verpackungs-Extraktionsturms) bequem macht;
