Übersicht über den horizontalen Wärmetauscher

Wuxi Hongdinghua Chemical Equipment Co., Ltd., als professioneller Hersteller verschiedener chemischer Ausrüstung, hat viele Jahre der Zusammenarbeit mit Kunden aus der Erdöl-, Chemie-, Pharma-, Umweltschutz- und Metallurgieindustrie. Der Wärmetauscher ist die am häufigsten verwendete Ausrüstung unter den Ausrüstungen, die von Wuxi Hongdinghua Chemical Equipment Co., Ltd. speziell für Schale- und Rohrwärmetauscher geliefert werden.
Schale- und Rohrwärmetauscher können nach ihrer internen Struktur oder nach dem mittleren Strömungsmodus innerhalb des Schale- und Rohrwärmetauschers oder ihren Anwendungen, wie Kondensator, Kühler, Heizung, Vorwärmer, Reboiler, Kaltfalle, Multi-Rohr-Pass-Kondensator, U-Rohrwärmetauscher, schwimmender Kopf-Wärmetauscher, Verpackungskasten-Wärmetauscher usw., mit zahlreichen Namen in viele verschiedene Namen eingestuft werden.
Wuxi Hongdinghua Chemical Equipment Co., Ltd. kategorisiert so viele Schalen- und Rohrwärmetauscher nach ihren Installationspositionen mit intuitiveren und verständlicheren Begriffen:
Vertikaler Schale- und Rohrwärmetauscher
Horizontale Schale und Rohrwärmetauscher
Die Grundstruktur aller dieser Wärmetauscher mit unterschiedlichen Namen ist fast mit der gleichen oder ähnlichen Struktur;

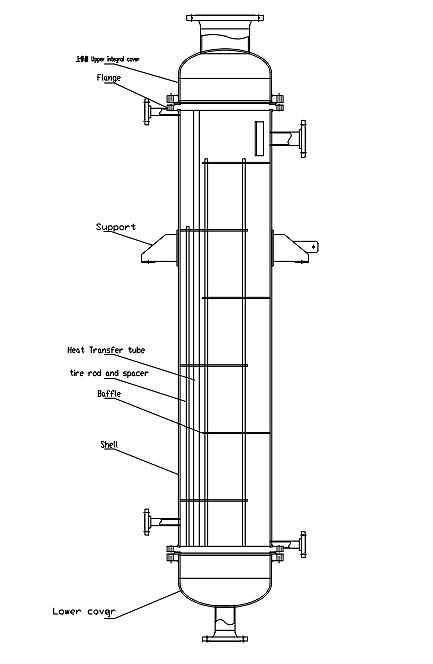

Der Aufbau eines Schale- und Rohrwärmetauschers umfasst folgendes:
Schale- und Rohrwärmetauscher bestehen hauptsächlich aus Haube (integrierter Abdeckung), Rohrblech, Rohre, Schalen und Schaltplatten.
Normalerweise ist die Schale zylindrisch; Die Rohre sind gerade oder U-förmig. Um die Wärmeübertragungseffizienz von Wärmetauschern zu verbessern, können auch Gewinderohre, gefilterte Rohre usw. verwendet werden. Das Muster der Rohre Layout umfasst gleichseitige Dreiecke, Quadrate, Eckverkate und Eckdreieck.

Eigenschaften und Anwendung des horizontalen Wärmetauschers

Ein vertikaler Schale- und Rohrwärmetauscher besteht aus einer Schale und einem Rohrbündel mit vielen Rohren, und der Wärmeaustausch zwischen kalten und heißen Flüssigkeiten erfolgt durch die Rohrwände. Als traditionelle Standardwärmetauscher werden Schale- und Rohrwärmetauscher in der chemischen Industrie, der Ölraffination, der petrochemischen Industrie, der Energie, der Kernenergie und anderen industriellen Geräten, insbesondere in Hochtemperatur- und Hochdruck- und Großwärmetauschern, die absoluten Vorteil einnehmen, weit verbreitet.

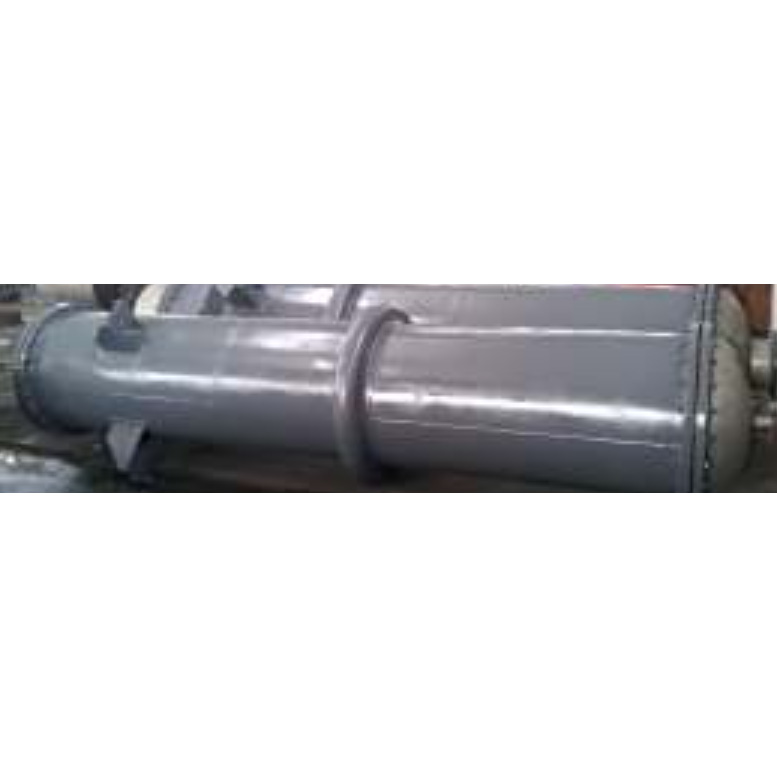

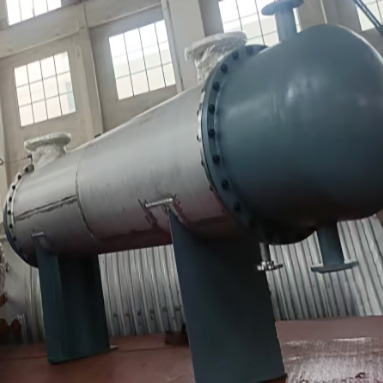

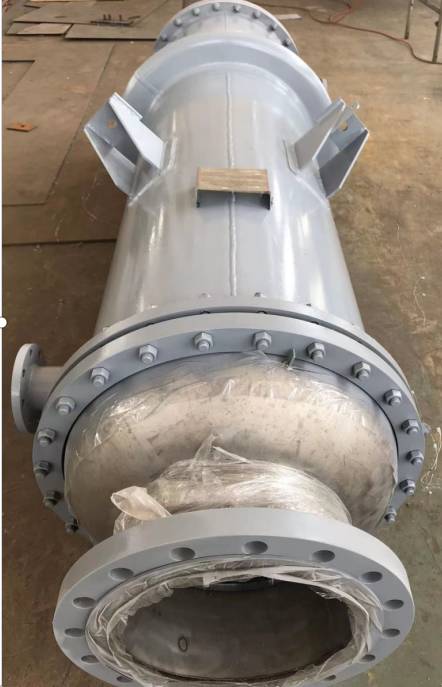

Details des horizontalen Wärmetauschers

Normalerweise kann der Arbeitsdruck von vertikalen Schalen- und Rohrwärmetauschern 4 MPa erreichen, und die Arbeitstemperatur liegt unter 200 ℃. In einigen Fällen können auch höhere Druck und Temperatur erreicht werden. Im Allgemeinen liegt der Durchmesser der Schale unter 1800 Millimeter und die Länge des Rohres unter 9 Metern. In einigen Fällen gibt es auch größere oder längere Röhre.
Die in der Schale eingeschlossene Wandfläche des Rohrbündels dient als Wärmeübertragungsfläche des Zwischenwandwärmetauschers. Vertikale Schale und Rohr Wärmetauscher hat eine einfache Struktur, niedrige Kosten, breiten Strömungsquerschnitt und ist leicht zu reinigen Maßstab; Der Wärmeübertragungskoeffizient ist jedoch gering und die Bodenfläche ist kleiner als die des horizontalen Schalen- und Rohrwärmetauschers. Es kann aus verschiedenen Konstruktionsmaterialien (hauptsächlich Metallmaterialien) hergestellt werden und kann bei hohen Temperaturen und Drücken verwendet werden, wodurch es am häufigsten verwendet wird. Vertikale Schale- und Rohrwärmetauscher umfassen vertikale feste Rohr-Platten-Dampfwasserwärmetauscher, vertikale Schale- und Rohr-Dampfwasserwärmetauscher mit Expansionsgelenk und andere Arten. Die wichtigsten Steuerparameter von Schale- und Rohrwärmetauschern sind Heizfläche, Heißwasserstrom, Wärmeaustauschkapazität und Wärmemedienparameter.

Technische Daten und Parameter

Bei der Konstruktion und Herstellung von vertikalen Schalen- und Rohrwärmetauschern geben Sie bitte die folgenden Parameter und technischen Daten an Wuxi Hongdinghua Chemical Equipment Co., Ltd.
1、Wärmetauscher Typ: A: Rohrtyp □ C: U-Rohrtyp □ D: schwimmender Kopftyp □
2、 Wärmeaustauschfläche: Quadratmeter _____ (㎡)
3, Arbeitsdruck: Rohrseite _____ MPa Shellseite _____ MPa
4, Arbeitstemperatur: Rohrseite _____ ℃ Schalenseite _____ ℃
5、Material: Rohrseite A: 20# □ B: S30408 □ C: S32168 □ D: S31603 □ F: Andere _____
Schalenseite A: Q235B □ B: S30408 □ C: S32168 □ D: S31603 □ F: Andere _____
6、 Wärmeaustauschrohrspezifikationen (Durchmesser und Wanddicke): _____
7、Typ: A: Vertikal □ B: Horizontal □
8, Rohrseite: A: Einer Rohrpass □ B: Doppelrohr läuft □ C: Vier Rohrpasse □ D: Sechs Rohrpasse □
